測量原理與應用特點
測量方式為射線穿透吸收式測量，測量直接物理量為面密度（克重）。當X射線穿透材料時，射線被材料反射、散射或吸收，導致射線強度有一些的衰減，且衰減量與被穿透材料的面密度呈正相關關系。
當材料的體積密度固定不變或一致性較高時，可以通過體積密度換算來測量材料的厚度（面密度=密度*厚度）。
X射線測厚儀屬于低能輻射裝置，且射線可通過電源實現開啟關閉，一般不需要專門防護。

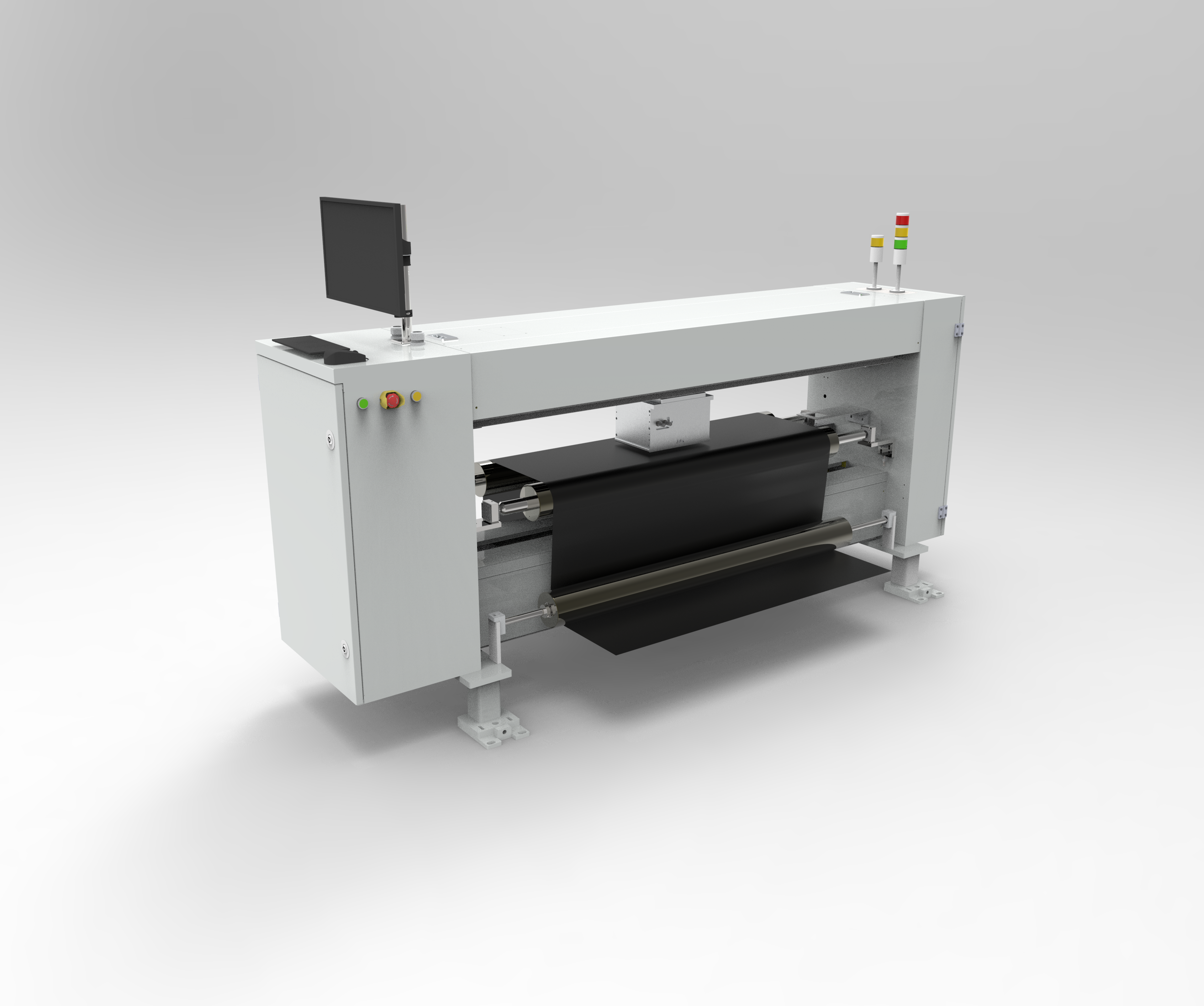

X射線測厚儀一般采用O型掃描架。
X射線測厚儀結合激光位移傳感器，采用C型大理石掃描架，衍生出X射線激光測厚一體機，可以實現面密度和厚度同時測量，可用于鋰電涂布面密度和頭尾削薄測量。
性能優異的X射線測量傳感器
X射線測量傳感器是銳奇公司的關鍵核心技術，由核探測專家集20年經驗傾力打造，具有國內少有的高重復精度和長期穩定性。
X射線發射器采用雙閉環電路控制系統，保證射線強度長期穩定和測量的高重復性。
X射線探測器引進德國前置放大電路技術，具有高信噪比。
X射線發射器采用專有狹縫式射線準直通道和小光斑設計，結合高信噪比探測器和軟件算法，可提供更高的空間分辨精度和條紋缺陷識別。
根據實際測量需要，銳奇X射線發射器出射光斑設計有5*5mm、Φ9mm和2*12mm三種型號。
其中，2*12mm射線光斑是銳奇專有特色優勢技術，可實現鋰電涂布邊緣削薄區尺寸測量。
公司擁有5Kev超軟低能 X射線傳感器技術，可實現鋰電池隔膜、PI膜等纖薄材料面密度/厚度一致性測量。
銳奇X射線面密度儀/測厚儀技術特色和強大的功能模塊

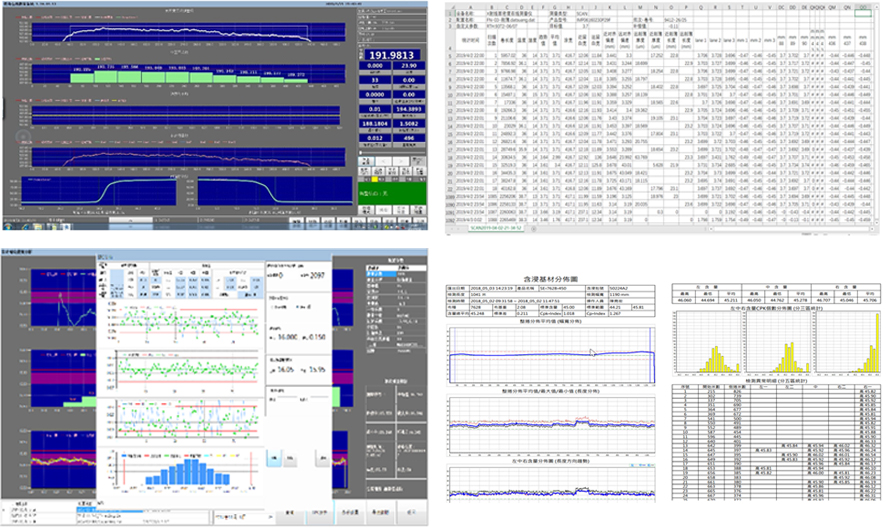

華為軟件架構師和大數據專家量身打造的新一代在線測量軟件系統，功能更強大，算法更科學。
可實現掃描測量、定點測量、循環定點測量，掃描和定點模式任意切換。
單次/多次輪廓線、分區線、趨勢線等豐富的測量曲線實時呈現、多種品質數據顯示。
基于數據庫的海量全價值數據excel格式存儲，歷史數據查詢和追溯，歷史曲線復顯。
專業級SPC統計分析，自動生成品質卷報，并可根據客戶需求定制。
多種過程控制解決方案，過程實時監控，五線品質控制，多重預警和報警，超限打標。
支持實現閉環自動控制，可對接客戶MES系統，可實現多機架同點對位跟蹤測量。
自主研發數據采集卡與控制板卡，實時通信系統與CANOPEN總線通信傳輸，保證高速測量響應。
更強易用性和友好人機界面，一鍵智能操作。
性能參數
型號 | X射線面密度儀/測厚儀 | X射線&激光一體機 |
RXG700L、RXG750L、RXG850L 。。 | RXLG700L、RXLG750L、RXLG850L 。。 | |
測量項目 | 面密度 | 面密度&厚度 |
掃描架 | O型掃描架 | C型掃描架 |
測量方式 | 掃描測量、定點測量、循環定點測量 | 掃描測量、定點測量、循環定點測量 |
測量范圍 | 0 ~1000 g/m2 或 0~1000μm | 0 ~1000 g/m2 或 0~1000μm |
光斑尺寸 | Φ9mm、5*5mm 或2*12mm | Φ9mm(射線) & 30*1200μm(激光) |
采樣距離 | 1mm | 1mm |
重復精度 | ±0.05g/㎡ 或 ±0.05% | ±0.05g/㎡(射線) & ±0.4μm(激光) |
*上述數據基于鋰電池極片涂布面密度/厚度一致性測量數據。
應用領域
鋰電池正極極片涂層、鋰電池隔膜和涂層、塑料薄膜、無紡布、金屬箔材、橡膠等各種片材、 卷材或涂層的面密度（厚度）一致性在線測量與控制。
