X/β射線激光測厚一體機測量原理與應用特點
測量傳感器:X/β射線測量傳感器&激光位移傳感器

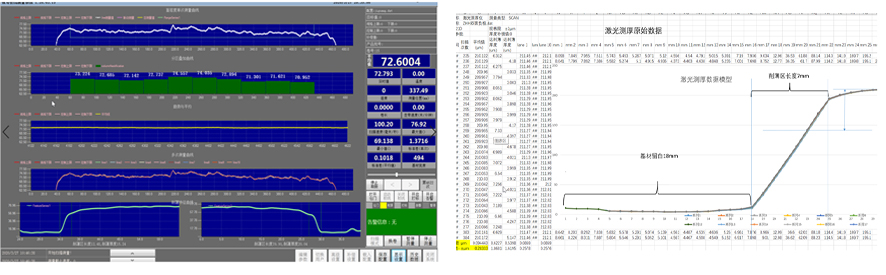

射線激光測厚一體機是X/β射線測厚儀和激光測厚儀合二為一的結合體,將X或β射線測量傳感器和激光位移傳感器集成安裝在同一套掃描架上,綜合了射線和激光的測量原理,并利用激光測厚光斑小的特點,采用一套專用的測量系統軟件,可以同時實現材料的面密度和厚度在線測量與控制。上位機根據雙探頭的測量數據可以同時給出面密度和厚度的數據,并分別繪制出材料的面密度和厚度控制曲線。

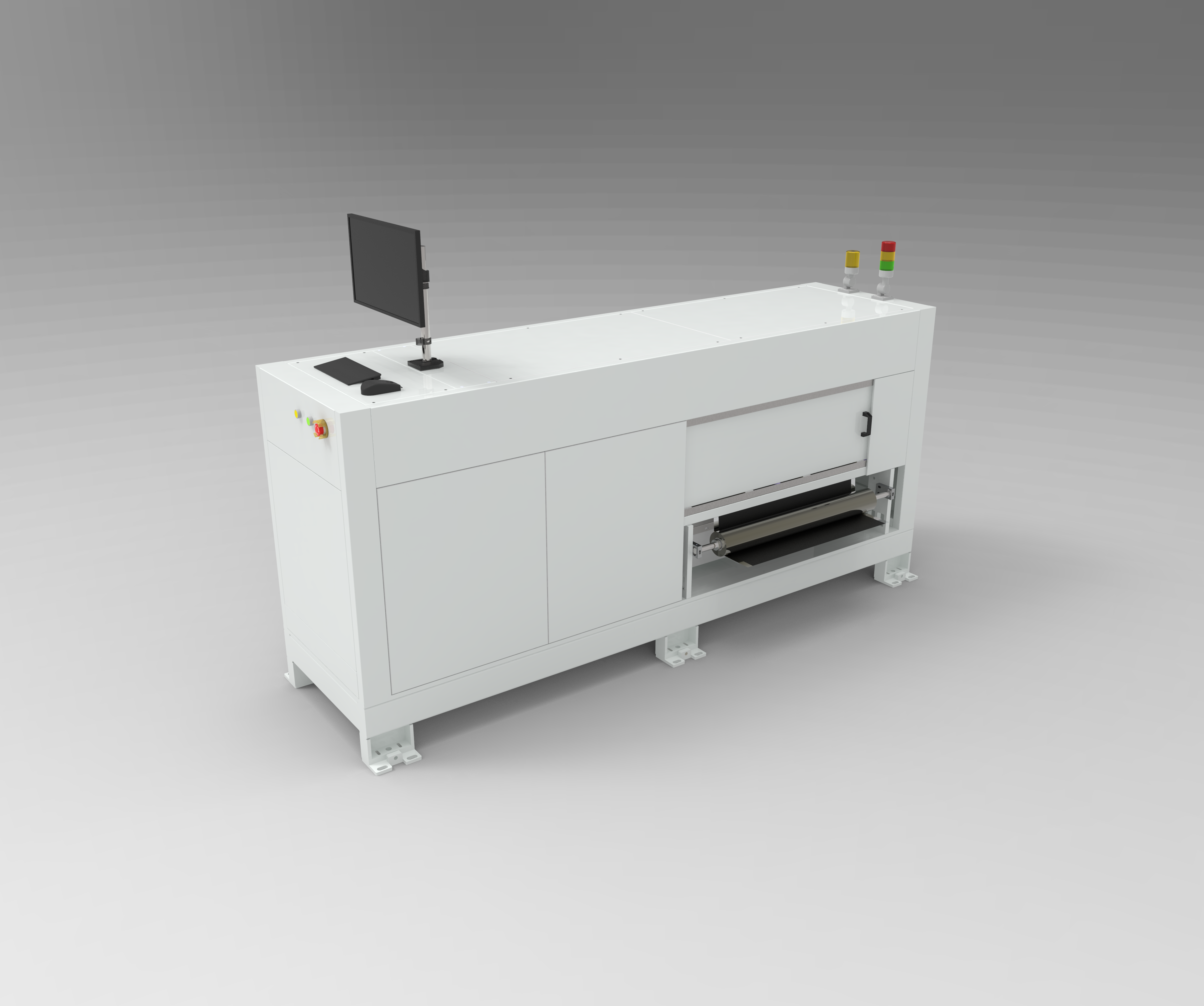

掃描架:由于激光測量對上下探頭同軸對齊精度要求較高,采用C型掃描架,一般采用線膨脹系數較小的大理石
或鑄鐵C型架。
應用領域:
對于材料體積密度一致性不好且希望面密度和厚度同時控制,或者需要測量精細輪廓尺寸的應用場合,射線激光測厚一體機有其不可替代的技術優勢。
如鋰電池涂布一致性測量,既需要測量和控制涂布涂層面密度一致性,同時又需要測量和控制涂布邊緣厚度的一致性。包括涂布面密度測量,涂布邊緣或頭尾削薄區削薄高度和削薄長度測量。
另外,還可用于電腦手機等數碼產品的石墨散熱膜擠出的面密度和厚度一致性測量。
