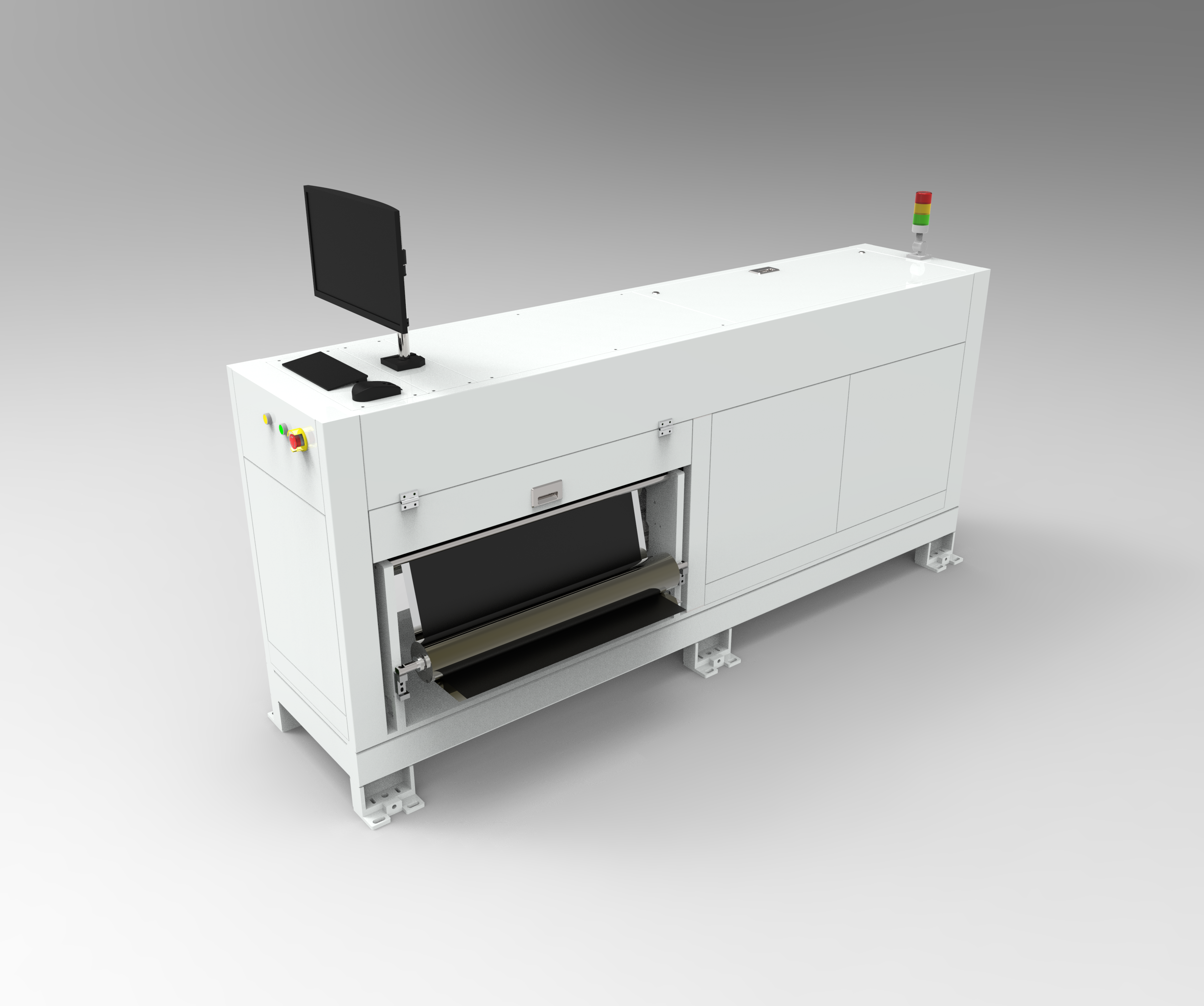

激光測厚儀測量原理與應用特點
測量傳感器：高精度激光位移傳感器。
測量方式：反射式光學幾何厚度測量。

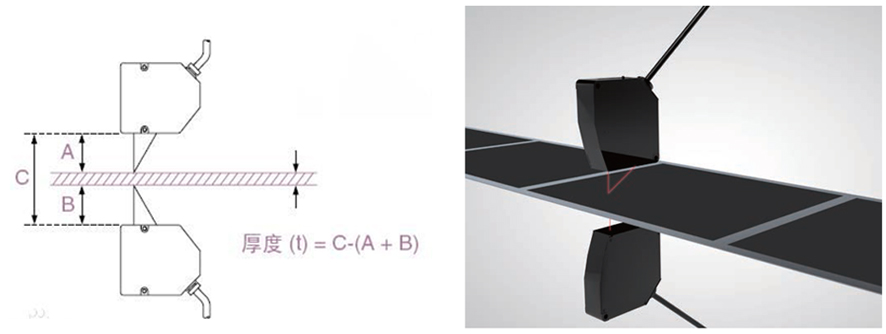

雙探頭上下同軸相對安裝，采用三角幾何法，通過測量材料上下表面到激光器的距離，來測量材料的幾何厚度。

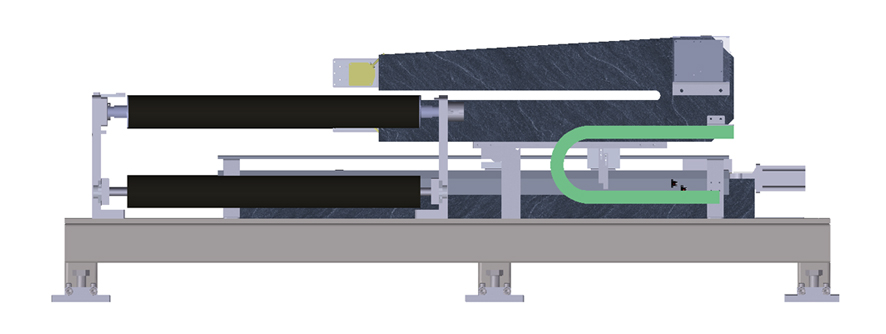

掃描架：由于激光測量對上下探頭同軸對齊精度要求較高，只適合用C型掃描架，一般采用線膨脹系數較小的大理石
或鑄鐵C型架，如下圖：
激光測厚儀不需要對產品進行取樣標定，只需通過標準厚度片進行定期校準即可。
由于激光傳感器測量光斑小，具有高精度精細條紋分辨，可用于鋰電池極片涂布邊緣或頭尾削薄尺寸測量。
應用領域：

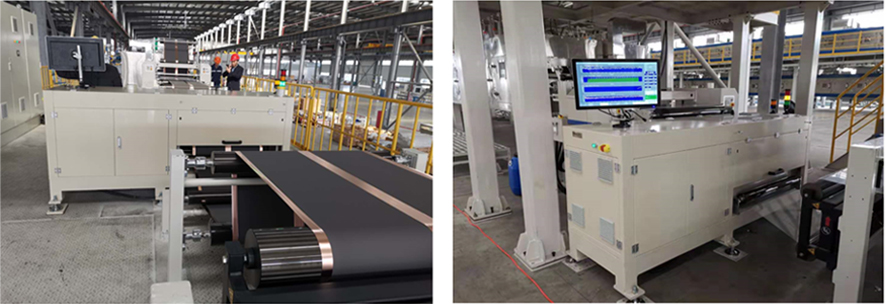

主要用于鋰電池極片輥壓后的厚度測量，鋰電池涂布邊緣或頭尾削薄區輪廓和尺寸測量，其他如石膏板、覆銅板、金屬壓延、橡膠等片材、板材或卷材厚度在線測量。
測量軟件系統、功能模塊和技術亮點
華為軟件架構師和大數據專家量身打造的新一代在線測量軟件系統，功能更強大，算法更科學。
采用世界先進的激光位移傳感器，結合銳奇先進的測量軟件算法，提供更高重復精度。
可以與X或 β射線面密度儀結合成一體機，在射線測量面密度同時可以同步測量材料的厚度一致性以及涂布邊緣削薄尺寸。此技術用于鋰電池極片涂布一致性測量，具有特有優勢。
可實現掃描測量、定點測量、循環定點測量，掃描和定點模式任意切換。
單次/多次輪廓線、分區線、趨勢線等豐富的測量曲線實時呈現、多種品質數據顯示。
基于數據庫的海量全價值數據excel格式存儲，歷史數據查詢和追溯，歷史曲線復顯。
專業級SPC統計分析，自動生成品質卷報，并可根據客戶需求定制。
多種過程控制解決方案，五線品質控制，多重預警和報警，超限噴碼打標。
支持實現閉環自動控制，可對接客戶MES系統，可實現多機架同點對位跟蹤測量。
自主研發數據采集卡與控制板卡，實時通信系統與CANOPEN總線通信傳輸，保證高速測量響應。
更強易用性和友好人機界面，一鍵智能操作，易學易用。
性能指標
型號 | RLG700L、RLG750L、RLG850L 。。 |
測量方式 | 掃描測量、定點測量、循環定點測量 |
測量范圍 | 0 ~1000μm |
光斑尺寸 | 30*1200μm |
采樣距離 | 1mm |
重復精度 | ±0.4μm |
*上述數據基于鋰電池極片輥壓或鋰電池極片涂布厚度測量。
