光譜共焦測厚儀測量原理與應用特點
測量傳感器：高精度光譜共焦位移傳感器。
測量方式：反射式光學幾何厚度測量。
在測量過程中，由光源發出的一束寬光譜的混色光，通過色散鏡頭發生光譜色散，形成不同波長的單色光。由于每一種單色光的波長不同，在光軸空間上形成一組連續的焦點，每一個波長的焦點都對應一個距離值。測量光射到物體表面被反射回來，只有滿足共焦條件的單色光，可以通過光路小孔被光譜儀感測到，通過計算被感測到的波長，換算獲得距離值。
銳奇光譜共焦測厚儀具有高精度、高穩定性、大角度、高采樣頻率等測量特性，對于塑料薄膜、玻璃、高光金屬等透明或不透明的鏡面/半鏡面反射材料，以及多層透明材料厚度測量具有特有優勢。
光譜共焦測厚儀根據不同材料測量需求，可采用單測頭測厚儀或雙測頭測量。對于透明材料多采用單測頭測量。

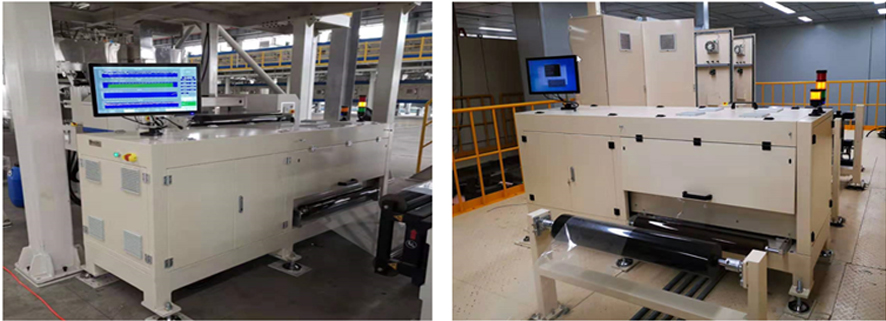

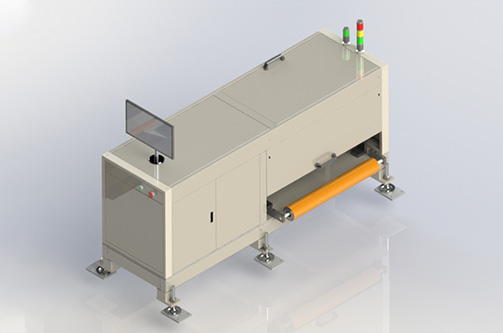

雙測頭測厚儀采用大理石或鑄鐵C型掃描架，單測頭測厚儀采用π型龍門式掃描架。

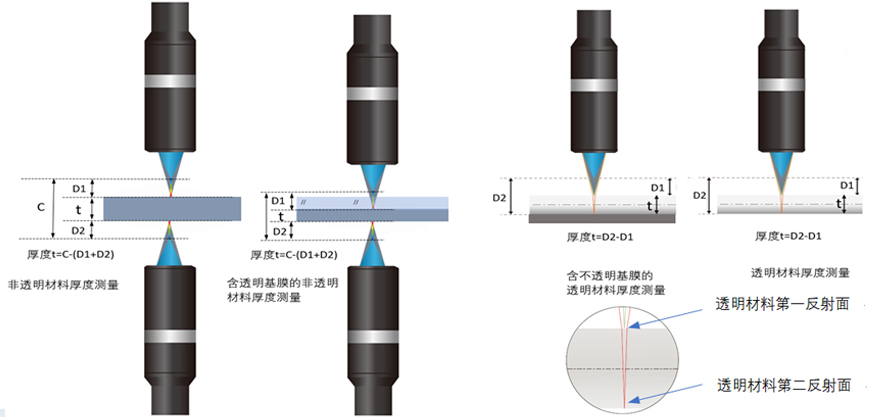

各種材料的測量模式如下圖：
技術特色和強大的軟件功能模塊
華為軟件架構師和大數據專家量身打造的新一代在線測量軟件系統，功能更強大，算法更科學。
采用光譜共焦位移傳感器，結合銳奇先進的測量軟件算法，提供更高重復精度。
可實現掃描測量、定點測量、循環定點測量，掃描和定點模式任意切換。

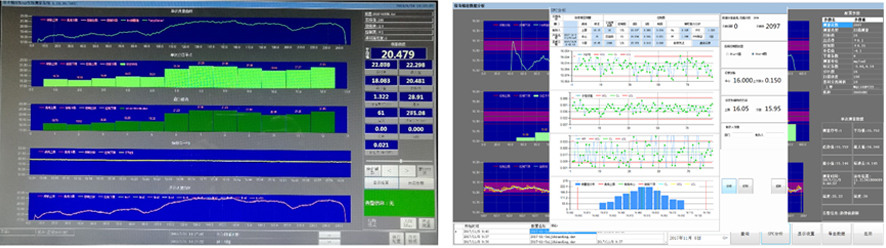

單次/多次輪廓線、分區線、趨勢線等豐富的測量曲線實時呈現、多種品質數據顯示。
基于數據庫的海量全價值數據excel格式存儲，歷史數據查詢和追溯，歷史曲線復顯。
專業級SPC統計分析，自動生成品質卷報，并可根據客戶需求定制。
多種過程控制解決方案，五線品質控制，多重預警和報警，超限噴碼打標。
支持實現閉環自動控制，可對接客戶MES系統，可實現多機架同點對位跟蹤測量。
自主研發數據采集卡與控制板卡，實時通信系統與CANOPEN總線通信傳輸，保證高速測量響應。
更強易用性和友好人機界面，一鍵智能操作，易學易用
性能指標
型號 | RSG700L、RSG750L、RSG850L 。。 |
測量方式 | 掃描測量、定點測量、循環定點測量 |
測量范圍 | 0 ~1000μm |
采樣距離 | 1mm |
重復精度 | ±0.2μm |
