β射線面密度儀測量原理與應用特點
測量方式為射線穿透吸收式測量，測量直接物理量為面密度（克重）。當β射線穿透材料時，射線被材料反射、散射或吸收，導致射線強度有一些的衰減，且衰減量與被穿透材料的面密度呈正相關關系。
當材料的體積密度固定不變或一致性較高時，可以通過體積密度換算用來測量材料的厚度。
β射線面密度儀射線源系采用同位素氪85，屬于V類放射源，使用管理受控，輻射防護要求較高。銳奇β射線面密度儀采用嚴格的多重輻射防護措施，確保輻射量滿足距設備10cm處小于1μSv/h。

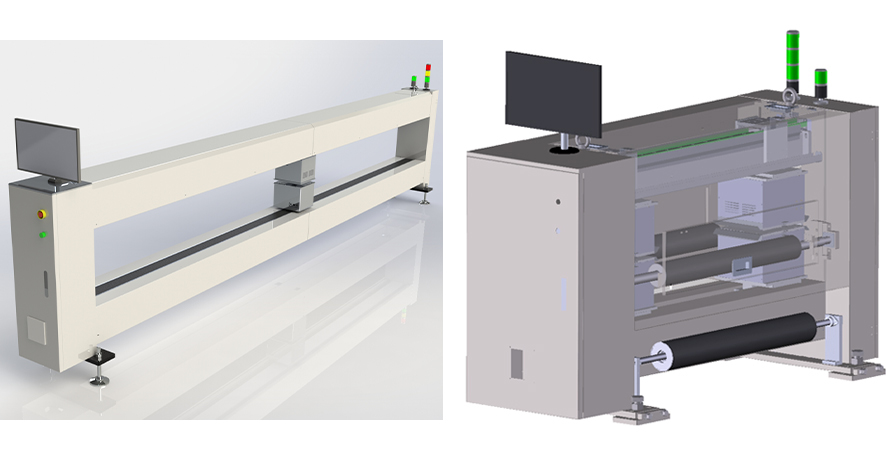

β射線測厚儀一般采用O型掃描架，如下圖：

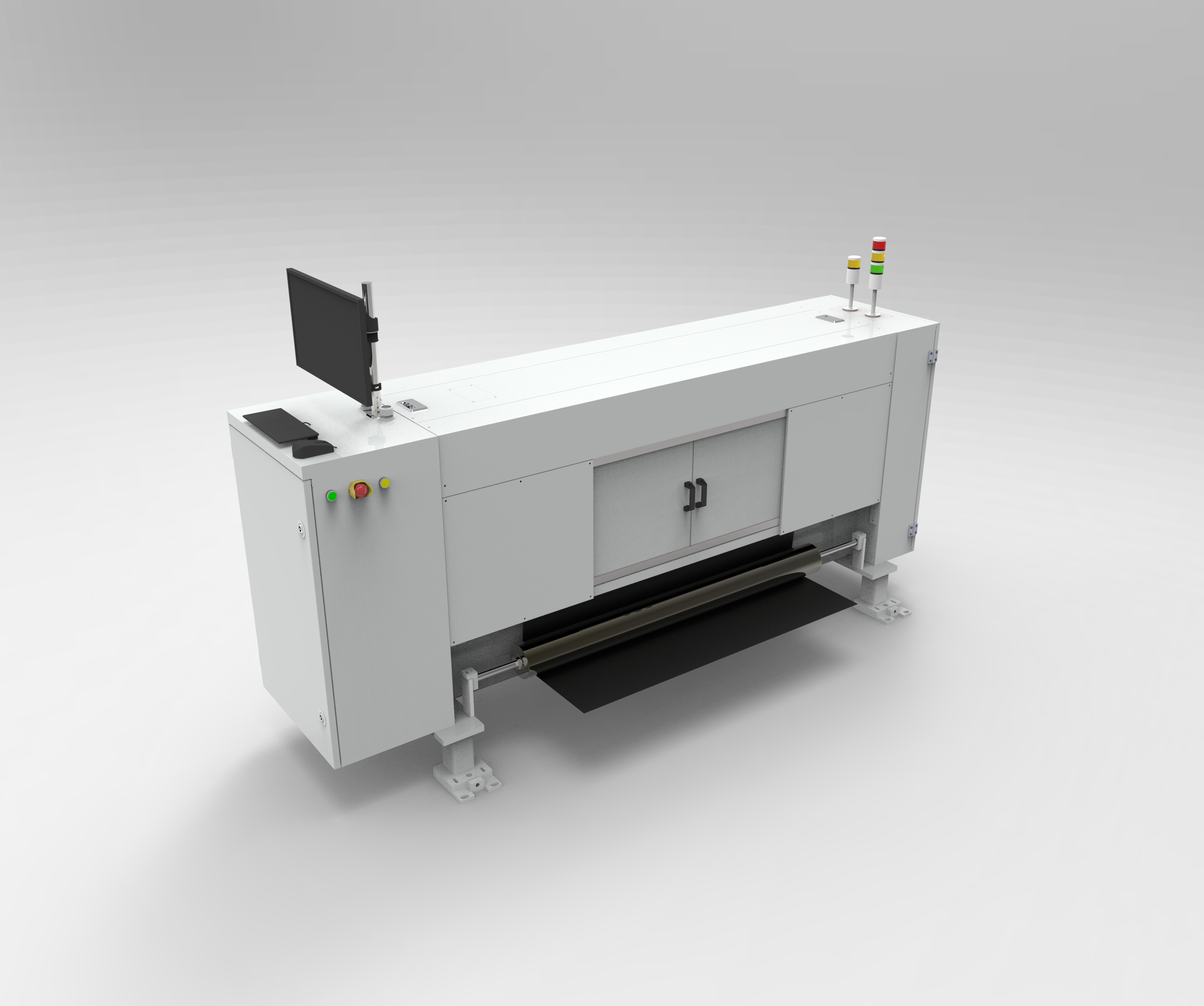

β射線測厚儀結合激光位移傳感器，采用C型大理石掃描架，衍生出β射線激光測厚一體機，可以實現面密度和厚度同時測量，可用于鋰電涂布面密度和頭尾削薄測量。
性能優異的β射線測量傳感器

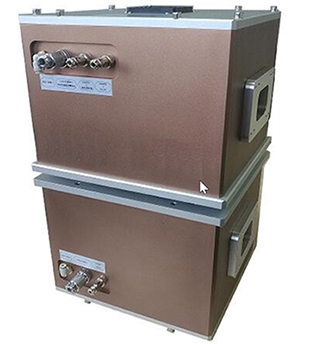

β射線面密度儀測量傳感器由β射線發射器和β探測器組成。
β射線測量傳感器是銳奇公司的核心關鍵技術，由核探測專家集20年
經驗傾力打造，具有國內稍有的高重復精度和長期穩定性。
β射線發射器采用德國進口氪85（Kr85）同位素射線源，半衰期10.76年。
銳奇β射線探測器引進USA前置放大電路技術，和β射線專用電離室，具有高信噪比。
銳奇β射線發射器采用專有的25*25mm和3*38mm兩種射線準直器。
其中，3mm*38mm射線準直器，結合德國進口3mm*38mm的狹槽型Kr85放射源，
以及銳奇高信噪比探測器和軟件算法，可實現更高的空間分辨率，可用于鋰電負極涂布
邊緣削薄區輪廓測量。
技術特色和軟件功能模塊
華為軟件架構師和大數據專家量身打造的新一代在線測量軟件系統，功能更強大，算法更科學。
高信噪比的β射線探測器，更高重復精度，銳奇關鍵核心技術，國內先進。
可實現掃描測量、定點測量、循環定點測量，掃描和定點模式任意切換。

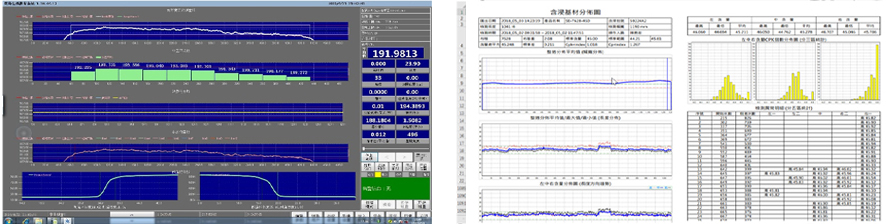

單次/多次輪廓線、分區線、趨勢線等豐富的測量曲線實時呈現、多種品質數據顯示。
基于數據庫的海量全價值數據excel格式存儲，歷史數據查詢和追溯，歷史曲線復顯。
專業級SPC統計分析，自動生成品質卷報，并可根據客戶需求定制。
多種過程控制解決方案，五線品質控制，多重預警和報警，超限噴碼打標。
支持實現閉環自動控制，可對接客戶MES系統，可實現多機架同點對位跟蹤測量。
自主研發數據采集卡與控制板卡，實時通信系統與CANOPEN總線通信傳輸，保證高速測量響應。
更強易用性和友好人機界面，一鍵智能操作。
性能參數
|
型號 |
β射線面密度儀/β射線測厚儀 |
β射線&激光一體機 |
|
|
RBG700L、RBG750L、RBG850L 。。 |
RBLG700L、RBLG750L、RBLG850L 。。 |
||
|
掃描架 |
O型掃描架 |
C型掃描架 |
|
|
測量方式 |
掃描測量、定點測量、循環定點測量 |
掃描測量、定點測量、循環定點測量 |
|
|
測量范圍 |
0 ~1000 g/m2 或 0~1000μm |
0 ~1000 g/m2 或 0~1000μm |
|
|
光斑尺寸 |
Φ25*25mm 或3*38mm |
Φ9mm(射線) & 30*1200μm(激光) |
|
|
采樣距離 |
1mm |
1mm |
|
|
重復精度 |
±0.08g/㎡ 或 ±0.08% |
±0.06g/㎡ 或 ±0.06% |
±0.06g/㎡(射線) & ±0.4μm(激光) |
*上述數據基于鋰電池極片涂布面密度/厚度一致性測量數據。
應用領域

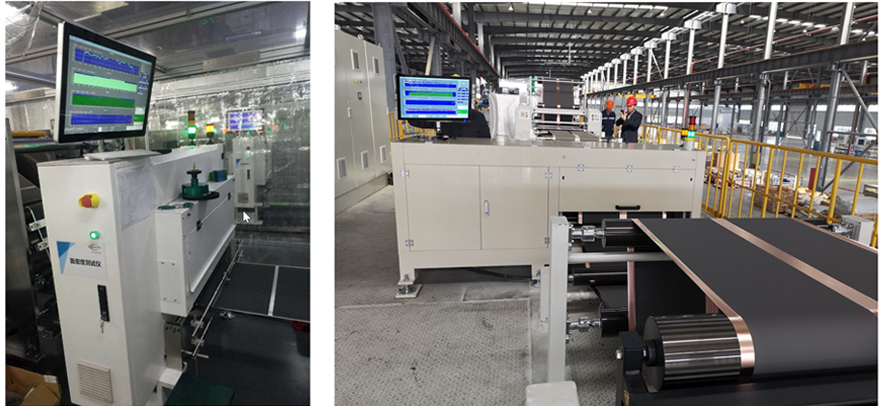

因β射線面密度儀輻射防護要求較高，且使用受到嚴格管理和控制，目前主要用于鋰電負極和造紙行業，部分客戶用于鋰電正極涂布面密度一致性測量。
